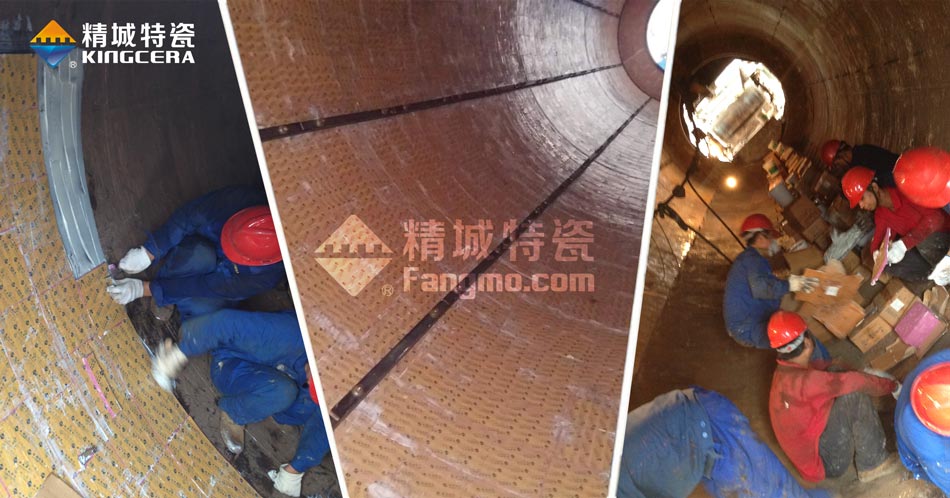

燒結球團系統中，安裝耐磨陶瓷襯板是解決混合機(混料機)內部粘料掛料的重要措施。根據不同的設計方案，可以采用直粘型陶瓷襯板或三合一陶瓷襯板，兩種混合機襯板的安裝工藝與更換方式不同，但都屬于有限空間作業，施工難度和危險系數都比較高，必須嚴格按照安全管理制度規范作業。


1、焊接螺栓：依據角鋼壓條的選用間距（一般建議1m左右）均分筒體圓周，按分好的間距在筒體上焊好載絲螺栓，確保焊接牢固。

2、表面處理：

（1）除銹打磨：將混料機筒體內壁清掃打磨除銹，去除銹蝕和氧化層，見鐵白色。

（2）清洗：打磨后需要用稀釋劑將表面清洗干凈，目的是清除打磨后留下的灰屑和油漬，確保粘接面清潔。

3、調膠：按照調膠配比進行膠粘劑的調配，每公斤粘膠劑按一定比例加入催干劑和催化劑。粘膠開啟后，為保證其粘接強度，需要反復攪拌，使膠成糊狀。

4、開膠：

（1）在清理干凈的混合機內壁均勻的涂滿膠粘劑，一定要開滿不能有缺膠現象。

（2）在排好版的瓷片上開膠，正面及四個側面都要開滿膠，并保證所有縫隙均涂滿膠。

5、陶瓷粘接：

（1）當瓷塊和混合機筒壁開膠后，應迅速粘接貼合，接著用刀片沿瓷片縫將膠紙劃開，可以用木錘敲擊，確保瓷片壓實，使多余的膠液從瓷縫中溢出，貼合后膠層厚度應在1-1.5mm以內，以保證粘接強度，同時確保陶瓷襯板外表光滑平整，無滑痕及破裂現象。

（2）在混料機圓筒直徑截面方向進行錯縫粘貼，用小瓷片調節，避免物料滾動時對陶瓷直線型縫隙進行磨損沖刷。

（3）納膠補縫，陶瓷片之間的間隙不要超過0.3mm，在陶瓷片的間隙處用耐磨膠粘劑填補，粘接劑涂抹均勻，確保沒有漏涂現象。

6、角鋼安裝：襯板安裝完畢將角鋼固定在螺栓上，并裝好墊片和螺帽。

7、固化：粘貼完畢，無質量問題后開始固化。固化時間為24-48小時即可運行；如需縮短固化時間，應加溫固化。


圓筒混合機筒體襯板安裝施工



        1、將混合機筒體除銹打磨，根據安裝圖紙焊接載絲螺栓到筒體上；

        2、將三合一陶瓷復合襯板的安裝孔對準載絲螺栓貼到筒體上；

        3、在襯板上方安裝緊固壓條，用螺母固定，最后將螺母和螺栓焊死。

        由于壓條、螺栓螺母等緊固件材質為普通碳鋼，其耐磨性能遠低于耐磨陶瓷，容易磨損。因此可以通過采取在壓條的迎料側安裝一層耐磨陶瓷，并給螺栓增設保護擋塊等措施，來保障襯板的整體使用壽命。

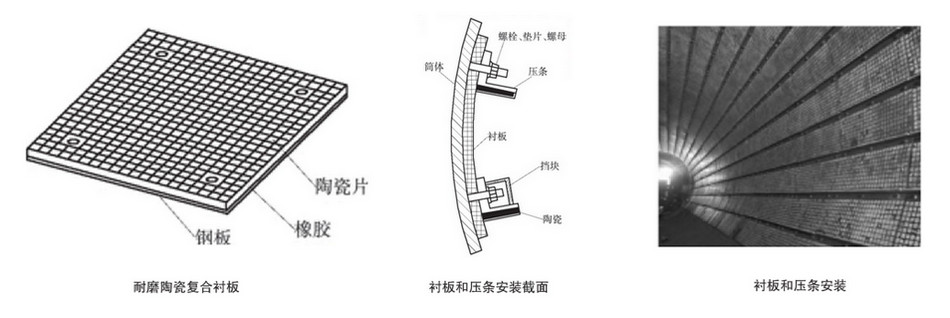

混料機三合一陶瓷襯板的安裝施工方案^[2]
